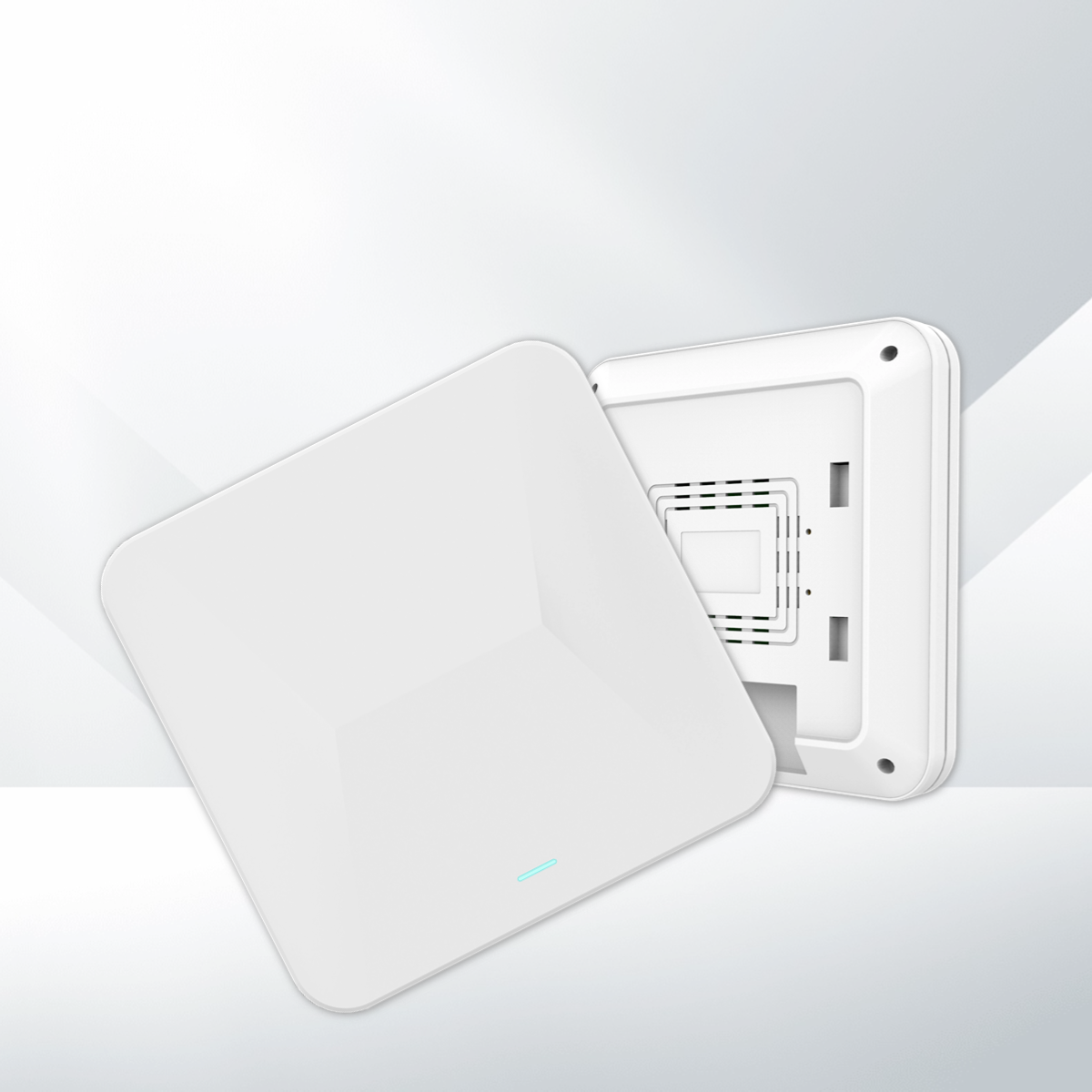

એફોરથિંક એઓએ હાઇ-પ્રિસિઝન પોઝિશનિંગ બેઝ સ્ટેશન
ફાયદા
સુવિધાઓ
પરિમાણો
અરજી
મુખ્ય ટેકનિકલ ફાયદાઓ
●ઉચ્ચ-ચોકસાઈ સ્થિતિ: 0.2m–1m સ્થિતિગત ચોકસાઈ અને 2° કોણીય રિઝોલ્યુશન સાથે ઇન્ડોર સ્થાન સેવાઓ માટે AOA સિગ્નલોને જોડે છે.
●સંચાર શ્રેણી: ૨૦૦ મીટર (દૃષ્ટિની રેખા)
●સ્કેલેબલ ઈન્ફ્રાસ્ટ્રક્ચર: સ્ટાન્ડર્ડ PoE દ્વારા 1-થી-3 કેસ્કેડિંગને સપોર્ટ કરે છે, જે મોટા પાયે RTLS નેટવર્ક્સમાં સીમલેસ એકીકરણને સક્ષમ કરે છે.
●રીઅલ-ટાઇમ મોનિટરિંગ: કટોકટી ચેતવણીઓ, બેટરી સ્થિતિ અપડેટ્સ અને ગતિશીલ ટેગ મેનેજમેન્ટ (દા.ત., જૂથ કોલ્સ, વ્યક્તિગત પેજિંગ) ને પ્રાથમિકતા આપે છે.
●વિસ્તૃત કવરેજ: સ્થાપન ઊંચાઈ (3H કવરેજ વ્યાસ, H ≤ 10m) સાથે પોઝિશનિંગ ત્રિજ્યા સ્કેલ, બહુ-સ્તરીય સુવિધાઓ માટે આદર્શ.
●ઉચ્ચ થ્રુપુટ: પ્રતિ સેકન્ડ 200 ટેગ અપડેટ્સ સુધી પ્રક્રિયા કરે છે, જે ઉત્પાદન પ્લાન્ટ જેવા ગાઢ વાતાવરણમાં વિશ્વસનીય કામગીરી સુનિશ્ચિત કરે છે.
ઉત્પાદનના લક્ષણો
-
- શ્રેષ્ઠ સિગ્નલ રિસેપ્શન માટે છત પર માઉન્ટ થયેલ, બેઝ સ્ટેશન ટેગ્સમાંથી સિગ્નલો મેળવે છે અને પોઝિશનિંગ ડેટાને સેન્ટ્રલાઇઝ્ડ એન્જિન પર રિલે કરે છે. અઝીમથ/એલિવેશન એંગલનું વિશ્લેષણ કરીને અને જાણીતા ઊંચાઈ ડેટાનો ઉપયોગ કરીને, એન્જિન ચોક્કસ કોઓર્ડિનેટ્સની ગણતરી કરે છે, જે અવરોધિત ઝોનમાં પણ ઇન્ડોર સ્થાનિકીકરણને સક્ષમ બનાવે છે.કવરેજ ત્રિજ્યા ઇન્સ્ટોલેશન ઊંચાઈ સાથે સંબંધિત છે. લાક્ષણિક ઇન્ડોર ઇન્સ્ટોલેશન (3-5 મીટર ઊંચાઈ) માટે, ઉચ્ચ-ચોકસાઇ કવરેજ ત્રિજ્યા 3-5 મીટર છે.
- પોઝિશનિંગ ફંક્શન કરવા માટે બેઝ સ્ટેશનને બેકએન્ડ સર્વર સાથે કનેક્ટ કરવાની જરૂર છે. સર્વર સ્ટેટિક IP મોડમાં છે, જે ફીલ્ડ નેટવર્ક અનુસાર મેન્યુઅલી સેટ થયેલ છે. તેથી, બેઝ સ્ટેશનને ટાર્ગેટ સર્વર સાથે કનેક્ટ કરવા માટે બેઝ સ્ટેશનના ટાર્ગેટ સર્વરનો IP ગોઠવવો જરૂરી છે.વધુમાં, બેઝ સ્ટેશનની નેટવર્ક માહિતીને ગોઠવવાની બે રીતો છે: સિંગલ કન્ફિગરેશન મોડ અને બેચ કન્ફિગરેશન મોડ. વાયર્ડ વર્કિંગ મોડને ફક્ત સર્વર એડ્રેસ ગોઠવવાની જરૂર છે.
-
ઉત્પાદન પરિમાણો
| ઉત્પાદન પરિમાણો | ૨૨૩×૨૨૦×૪૫ મીમી |
| પોઝિશનિંગ ટેકનોલોજી | એઓએ |
| રહેઠાણ સામગ્રી | પીસી+એબીએસ |

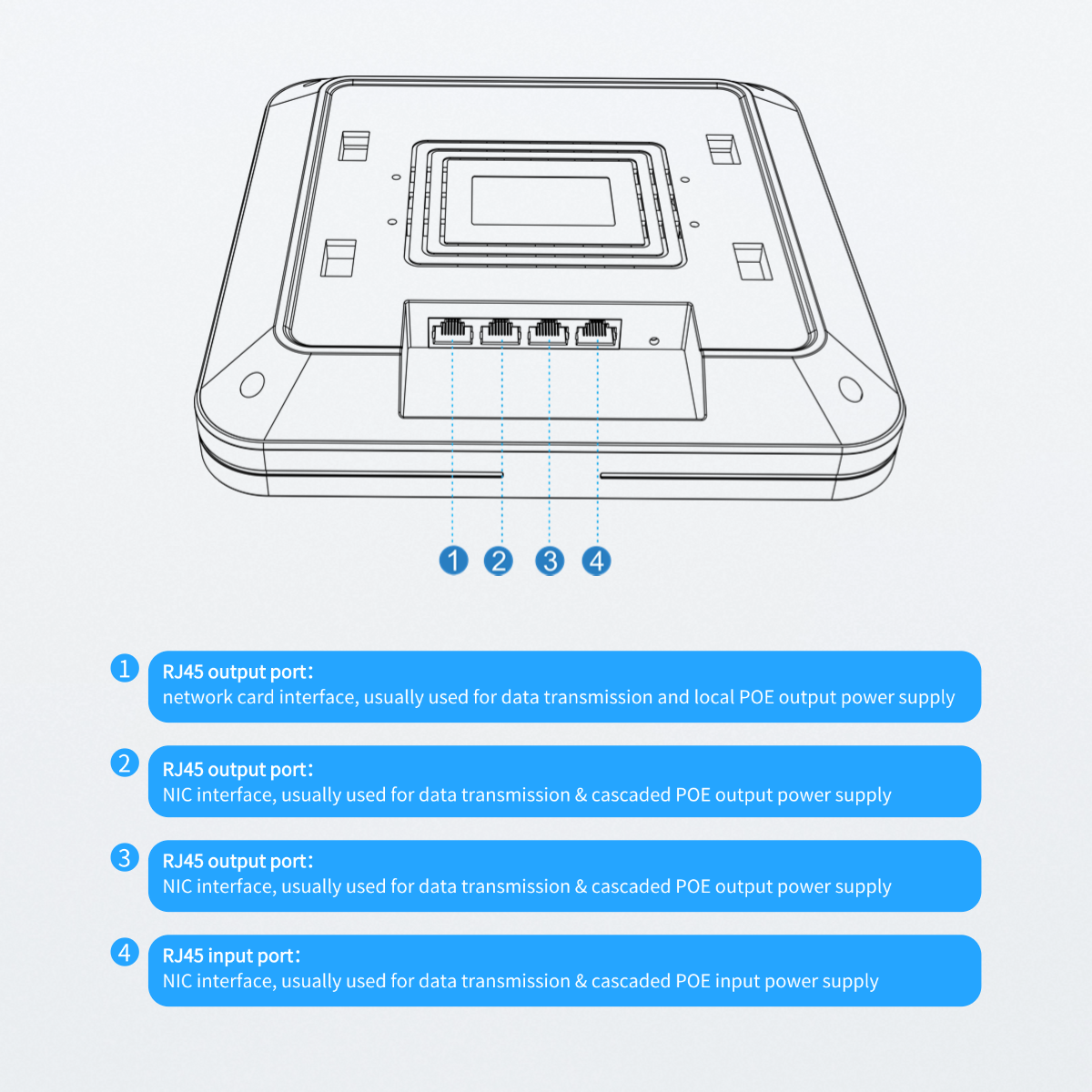

| પાવર સપ્લાય મોડ | સ્ટાન્ડર્ડ POE, સપોર્ટ 1 ડ્રેગ 3 કાસ્કેડ |
| POE ઇનપુટ વોલ્ટેજ | ૮૦૨.૩ ૩૬–૫૮V પર |
| પોઝિશનિંગ વાયરલેસ સ્ટાન્ડર્ડ | ૮૦૨.૧૫.૪ ૨૦૧૧યુડબલ્યુબી |
| POE આઉટપુટ વોલ્ટેજ (3 પોર્ટ) | POE ઇનપુટ વોલ્ટેજ -1.4V |
| વાયર્ડ કોમ્યુનિકેશન ઇન્ટરફેસ | LAN પોર્ટ (૧૦M/૧૦૦M ઓટો-એડેપ્ટિવ) |
| વાયરલેસ પોઝિશનિંગ સ્ટાન્ડર્ડ | વાયરલેસ પોઝિશનિંગ સ્ટાન્ડર્ડ |
| ફંક્શન રૂપરેખાંકન | ટેગ કાર્ડ્સમાંથી કટોકટી સહાય સંદેશાઓ પ્રાપ્ત કરવા, ટેગ કાર્ડ્સની બેટરી સ્થિતિનું નિરીક્ષણ કરવા, "ગ્રુપ કોલ" અને "વ્યક્તિગત કોલ" કરવા અને પેરામીટર રીસેટ કરવાને પ્રાથમિકતા. |
એપ્લિકેશન દૃશ્યો
-
આરોગ્યસંભાળ
હોસ્પિટલ/નર્સિંગ હોમ ડોર્મિટરી હાજરી શોધ સ્થાનિકીકરણ -
લોજિસ્ટિક્સ
વેરહાઉસિંગ અને લોજિસ્ટિક્સ પાર્કમાં રૂમ, ખૂણા અને ખૂબ છાંયડાવાળા વિસ્તારોની અંધ સ્થિતિ - ઔદ્યોગિક IoTમેન્યુફેક્ચરિંગ પ્લાન્ટ ઓક્લુડ એરિયા બ્લાઇન્ડ પોઝિશનિંગ
